מערכת חימום וקירור של כור אצווה בלחץ גבוה
Apr 30, 2025
השאר הודעה
גָבוֹהַ כורי אצוות לחץהם ציוד ליבה להשגת תגובות יעילות בתחומים כמו הנדסה כימית, חומרים ואנרגיה. מערכות החימום/הקירור שלהם משפיעות ישירות על יעילות התגובה, איכות המוצר ובטיחות. מאמר זה מנתח באופן שיטתי את העקרונות הטכניים, המאפיינים המבניים, הטכנולוגיות העיקריות ומגמות הפיתוח של מערכת החימום/הקירור של הכור אצווה בלחץ גבוה. בשילוב עם מקרי יישום מעשיים מוצעת אסטרטגיית תכנון אופטימיזציה, המספקת תמיכה תיאורטית לשיפור ביצועי הכור.
אנו מספקים כור אצווה בלחץ גבוה, אנא עיין באתר הבא לקבלת מפרטים מפורטים ומידע על מוצרים.
מוּצָר:https://www.achievechem.com/chemical-equipment/high-pressure-batch-reactor.html

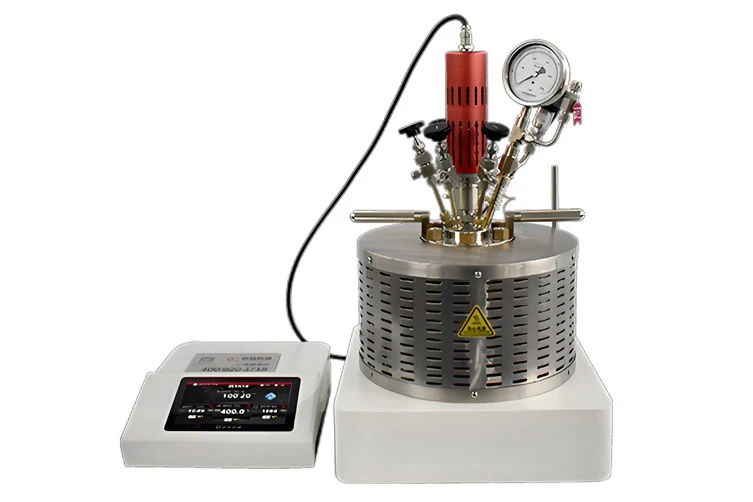

כור אצווה בלחץ גבוה
A כור אצווה בלחץ גבוההוא מכשיר המנהל תגובות כימיות בקבוצות במיכל סגור. תכונת הליבה שלה נעוצה ביכולתה לעמוד בסביבות בלחץ גבוה ולהשיג ייצור גמיש באמצעות מצב פעולת אצווה. ציוד זה מכניס מגיבים פעם אחת ומפסיק את התגובה ומפזר את המוצרים כאשר מתקיימים תנאי התגובה המוגדרים מראש. זה מתאים במיוחד לתרחישים בעלי ערך גבוה, אצווה קטנה או תגובה כימית הדורשים בקרת מצב קפדנית. עם פיתוח משולב של מדעי חומרים, בקרה אוטומטית וטכנולוגיית בינה מלאכותית, ציוד זה יתפתח בכיוון יעיל, בטוח יותר וירוק יותר, ויספק תמיכה בציוד ליבה להתפתחות איכותית של התעשייה הכימית.
מָבוֹא
גָבוֹהַ כורי אצוות לחץשיפר משמעותית את שיעורי התגובה והסלקטיביות על ידי יישום סביבת לחץ גבוה, והם נמצאים בשימוש נרחב בתגובות נוזלים סופר-קריטיים, תגובות פילמור, מימן קטליטי ושדות אחרים. מערכת החימום/הקירור שלה, כרכיב הליבה, צריכה לעמוד בדרישות הבאות:
עליית טמפרטורה מהירה ונפילה: קיצור מחזור התגובה ושפר את יעילות הייצור;
בקרת טמפרטורה מדויקת: הימנע מבריחה תרמית או תופעות לוואי;
העברת חום יעילה: הפחיתו את צריכת האנרגיה ושיפור יעילות ניצול האנרגיה;
בטוח ואמין: ניתן להתאמה לתנאי עבודה קיצוניים כמו לחץ גבוה, טמפרטורה גבוהה ומדיה מאכלת.
מאמר זה מבצע ניתוח מהיבטים כמו עקרון מערכת, מבנה, חומרים ואסטרטגיית בקרה, ומציע כיווני אופטימיזציה בשילוב עם מקרים טיפוסיים.
עקרונות טכניים של מערכות חימום/קירור
מצב העברת חום
חימום/קירור עקיף
החום מועבר דרך הז'קט, הסליל או מחליף החום המובנה של גוף הכור, תוך שימוש בתקשורת כמו שמן העברת חום, אדים ומי קירור.
חימום/קירור ישיר
מדיום התגובה בא במגע ישיר עם מקור החום (כמו מוט חימום חשמלי), המתאים לכורים עם נפח קטן.
העברת חום נוזלים סופר -קריטיים
על ידי ניצול ההפצה הגבוהה והצמיגות הנמוכה של נוזלים סופר -קריטיים (כמו CO₂), יעילות העברת החום משופרת.
חישוב שיווי משקל תרמי
עומס החום של הכור מורכב משלושה חלקים: שחרור/ספיגת חום של התגובה, עליית הטמפרטורה/ירידה של החומר ואובדן חום. בעת תכנון, יש לחשב את גודל מחליף החום דרך מקדם העברת החום (U), שטח חילופי חום (A) והפרש טמפרטורה ממוצע לוגריתמי (ΔTM):Q=U⋅A⋅ΔTm
טכנולוגיה לחיסכון באנרגיה
פסולת התאוששות חום
השימוש בחום הפסולת מהתגובה כדי לחמם מראש את ההזנה או לייצר קיטור.
שלב שינוי אחסון אנרגיה
הוא מאחסן חום דרך שינוי שלב חומרים כמו מלח מותך ופרפין כדי להשיג גילוח שיא ומילוי עמק.
טכנולוגיית משאבת חום
שימוש במשאבות חום כדי לשפר את ציון מקורות החום בטמפרטורה נמוכה ולהפחתת צריכת האנרגיה.
מבנה מערכת ובחירת חומרים
מערכת חימום
חימום חשמלי
חימום התנגדות: חימום מושג על ידי הטמעת חוטי התנגדות בז'קט של גוף הכור, המתאים לכורים בינוניים וקטנים.
חימום אינדוקציה: הוא משתמש בגיוס אלקטרומגנטי כדי לייצר זרמי אדי בתוך הכור לחימום, הכולל קצב חימום מהיר ויעילות תרמית גבוהה.
חימום בינוני
מחזור שמן העברת חום: החום מעביר שמן מסתובב בז'קט או בסליל ומחומם ל 300-400 דרך דוד, המתאים לתגובות בטמפרטורה גבוהה.
חימום קיטור: אדים רוויים או קיטור מחומם מעביר חום דרך הז'קט, עם דיוק בקרת טמפרטורה גבוהה.
מערכת קירור
קירור מים:מי הקירור המסתובבים מסלקים חום דרך הז'קט או הסליל, המתאים לתגובות בטמפרטורה בינונית ונמוכה.
קירור אוויר:זה מפזר חום דרך הסעה מאולצת על ידי המאווררים ומתאים לכורים קטנים או לקירור חירום.
קירור קירור:על ידי שימוש במקררים כמו פריון ואמוניה להתאדות ולספוג חום, מושג קירור מהיר.
בחירת חומרים
חומר גוף הכור:
נירוסטה (316L, 321): עמידה בפני קורוזיה ומתאימה לתגובות אורגניות כלליות.
Hastelloy (C276, B2): עמיד בפני חומצה חזקה וקורוזיה אלקלי חזקה, המתאימה לתגובות סופר -קריטיות.
סגסוגת טיטניום: עמידה בפני קורוזיה של יון כלוריד ומתאימה לתגובות כלור.
חומר איטום:
חותמות מתכת: כמו חותמות Cajari, המתאימות לסביבות לחץ גבוה במיוחד.
חותם אריזה: בשילוב עם הידוק קדום באביב, הוא מבטיח ביצועי איטום לטווח הארוך.
ניתוח טכנולוגיות מפתח
טכנולוגיית שיפור העברת חום
מחליף חום מיקרו-ערוצי: הוא מגדיל את שטח חילופי החום דרך תעלות ברמת המיקרון ומשפר את יעילות העברת החום.
מערבל סטטי
אלמנטים לערבוב סטטיים מוגדרים בז'קט או בסליל כדי לשפר את סערת הנוזלים ולהפחתת ההתנגדות התרמית.
ננו -פלואיד
על ידי הוספת חלקיקים ננו (כמו Cuo, Al₂o₃) למדיום העברת החום, המוליכות התרמית משופרת.
אסטרטגיית בקרת טמפרטורה
בקרת PID
התאם את כוח החימום/הקירור דרך האלגוריתם הפרופורציוני-אינטגרלי-דיפרנציאלי כדי להשיג בקרת טמפרטורה מדויקת.
שליטה מטושטשת
בהתבסס על ניסיון מומחה, זה מסתגל למערכות לא לינאריות ומשתנות בזמן ומשפר את החוסן.
מודל בקרת חיזוי (MPC)
קבע מודל תרמודינמי של הכור, מנבא מגמות טמפרטורה עתידיות ומיטב אסטרטגיות בקרה.
טכנולוגיית הגנת בטיחות
חיישן לחץ ומערכת נעילה
ניטור בזמן אמת אחר הלחץ בתוך הכור. כאשר הלחץ עולה על הגבול, המכונה תכבתה אוטומטית ותשחרר את הלחץ.
ניטור טמפרטורה
צמד תרמי ממוקם במספר נקודות כדי למנוע התחממות יתר מקומית.
עיצוב מוגן לפיצוץ
מנועים מוגנים לפיצוץ ותיבות צומת מוגנים לפיצוץ מאומצים כדי להבטיח בטיחות חשמלית.
מקרי יישום אופייניים
תנאי תהליך: לחץ 22-37 MPA, טמפרטורה 400-600 תואר.
מערכת חימום/קירור
חימום: מוטות החימום החשמליים מחממים ישירות את גוף הכור, עם קצב חימום של גדול יותר או שווה ל 10 מעלות /דקה.
קירור: מים סופר -קריטיים מרוססים ישירות להפחתת טמפרטורה, עם קצב קירור של יותר או שווה ל -5 מעלות /דקה.
אפקט יישום: שיעור הסרת ה- COD הוא מעל 99%, ומשיג טיפול לא מזיק בשפכים אורגניים.
תנאי תהליך: לחץ 1. 5-3. 0 MPA, טמפרטורה 220-350 תואר.
מערכת חימום/קירור
חימום: העברת חום מחזור זרימת שמן, דיוק בקרת טמפרטורה ± 1 מעלות.
קירור: הז'קט מקורר על ידי סיבוב מים כדי למנוע התחממות יתר.
אפקט היישום: שיעור המרת הגז הסינתזה מגיע ליותר מ -60%, וחיי הזרז מורחבים ב- 20%.
בעיות קיימות וכיווני אופטימיזציה
יעילות העברת חום נמוכה: שינויים בתכונות הפיזיקליות של הנוזל בלחץ גבוה מובילים לעלייה בהתנגדות התרמית.
צריכת אנרגיה גבוהה: קצב ניצול האנרגיה של שיטות חימום/קירור מסורתיות הוא פחות מ- 50%.
קורוזיה ובלאי: בעיית הקורוזיה של מדיום התגובה בגוף הכור ומחליף החום.
עיצוב מחליף חום חדש: פיתוח מחליפי חום מיקרו-ערוצי וסנטר צלחות כדי לשפר את יעילות העברת החום.
מערכת בקרה חכמה: בשילוב עם אלגוריתמי AI, היא משיגה בקרת טמפרטורה אדפטיבית.
טכנולוגיות חיסכון באנרגיה ירוקה: קידום טכנולוגיות דלות פחמן כמו התאוששות חום פסולת ואחסון אנרגיה לשינוי שלב.
מַסְקָנָה
מערכת החימום/הקירור שלגָבוֹהַ כור אצוות לחץהוא המפתח להבטיח פעולה יעילה ובטוחה של התגובה. על ידי אופטימיזציה של מצב העברת החום, שיפור הביצועים החומריים והצגת טכנולוגיית בקרה חכמה, ניתן לשפר את ביצועי המערכת באופן משמעותי, ניתן להפחית את צריכת האנרגיה, וניתן לקדם את ההתפתחות הירוקה של התעשייה הכימית. בעתיד יש צורך לחקור עוד יותר מדיה העברת חום חדשה, מחליפי חום של מבנה מיקרו-ננו וטכנולוגיות ניהול דיגיטליות כדי לעמוד בדרישות התהליך המחמירות יותר ויותר.
