מערכת rotavapor

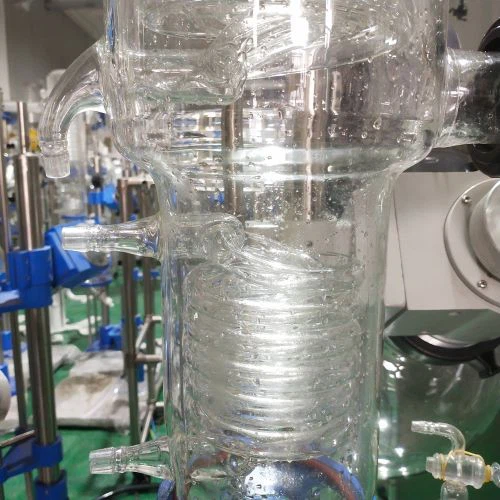

מערכת rotavaporהוא סוג של ציוד מעבדה המשמש בעיקר לזיקוק רציף של ממסים נדיפים בלחץ מופחת. הוא מורכב בעיקר ממנוע, בקבוק זיקוק, סיר אמבטיה של מים חימום, צינור עיבוי, בקבוק איסוף וכדומה.

העיקרון העובד של מערכת אידוי סיבוב מבוסס על זיקוק קיטור. בלחץ שלילי, כאשר התמיסה מזוקקת על ידי קיטור, בקבוק הזיקוק מסתובב ברציפות. מרכיב הליבה שלו הוא בקבוק זיקוק, שהוא בקבוק בצורת אגס או עגול תחתית עם פה טחינה סטנדרטי. הוא זורם חזרה לצינור הקבל בצורת נחש כדי להתחבר למשאבת ואקום בגובה מסוים, והפתיחה האחרת של צינור הקבל הרפלוקס מחוברת לבקבוק העגול עם פה שחיקה כדי לאסוף את הפיתרון האורגני המאויד. כאשר המערכת מתקשרת עם האטמוספרה, ניתן להסיר את בקבוק הזיקוק ואת הבקבוק התחתון העגול המתקבל הנוזל כדי להעביר את התמיסה. כאשר המערכת מועברת באמצעות משאבת הוואקום, המערכת צריכה להיות במצב של דיכאון.

 לחץ כדי לקבל מחירונים שלמים

עקרון הלחץ השלילי הוא עיקרון חשוב להאצת אידוי במערכת rotavaporו מערכת אידוי מצוידת בדרך כלל במשאבת ואקום, שיכולה לממש את בקרת הלחץ השלילית במערכת, כלומר להפחית את הלחץ בבקבוק האידוי כדי לקדם את אידוי הנוזל.

עקרון הלחץ השלילי מבוסס על חוק שינוי נקודת הרתיחה בתהליך שינוי שלב חומרי. בלחץ אטמוספרי סטנדרטי, נקודת הרתיחה של הנוזל קבועה, אך בלחץ נמוך יותר, נקודת הרתיחה של הנוזל תפחת עם ירידת הלחץ. לדוגמה, בגבהים גבוהים יותר, נקודת הרתיחה של המים תפחת מכיוון שהלחץ האטמוספרי שם נמוך יותר.

במערכת RotoVap, על ידי חיבור משאבת הוואקום, ניתן להפחית במידה מסוימת את הלחץ בבקבוק האידוי, וניתן להפחית את נקודת הרתיחה של הממס, ובכך לקדם את אידוי הממס. בסביבת הלחץ השלילית, נקודת הרתיחה של תערובת הנוזל בבקבוק האידוי פוחתת, ואפילו בטמפרטורה נמוכה יחסית, הנוזל יכול להתאדות במהירות. לכן ניתן לכוונן את קצב האידוי ויעילות האידוי על ידי בקרת זרימת העבודה של משאבת הוואקום.

מערכות אידוי סיבוביות משתמשות בדרך כלל בשיטות הבאות להאכלה:

• האכלה ידנית: זוהי הדרך הפשוטה ביותר לשפוך לאט את הנוזל או את התמיסה שיש לטפל בבקבוק האידוי הסיבוב ביד. שיטה זו מתאימה לניסויים בקנה מידה קטן או מצבים בהם יש לשלוט במדויק על קצב ההזנה. במהלך האכלה ידנית, יש לשים לב כדי להימנע משפיכת או השלכת נוזלים מהר מדי בכדי להבטיח את הבטיחות והדיוק של הפעולה.
• האכלה אוטומטית: לצורך הזנה רחבה או רציפה, ניתן להשתמש במערכת ההאכלה האוטומטית. מערכת האכלה אוטומטית כוללת בדרך כלל זרבובית או צינור העברת, המעבירים את הנוזל או התמיסה שיש לטפל בהם מהמיכל החיצוני לבקבוק האידוי הסיבוב על ידי בקרת זרימת ומהירות הנוזל. מערכת ההאכלה האוטומטית יכולה לשלוט במדויק על האכלה בהתאם לפרמטרים והנהלים שנקבעו, לשפר את יעילות הייצור ולהפחית את התערבות המפעילים.
• האכלת מזרק: לפעמים, כאשר יש להוסיף כמות קטנה של מגיב או תמיסה, ניתן להשתמש במזרק להאכלה. על ידי הזרקת המגיב או הפיתרון למצב ספציפי בבקבוק האידוי הסיבוב, ניתן לממש תוספת מדויקת, וניתן לשלוט על כמות האכלה וקצב.
• האכלה רציפה: ביישומים מסוימים יתכן שיהיה צורך להאכיל ברציפות. לכן ניתן להעביר את הנוזל או התמיסה ביציבות לבקבוק האידוי הסיבוב דרך מיכל אחסון נוזלי חיצוני או מערכת אספקת פתרונות שהוכנה מראש. שיטה זו משמשת לרוב בתהליכי ייצור תעשייתיים שצריכים לטפל ברציפות בכמות גדולה של נוזלים.

היתרון בהאכלה לפי עקרון לחץ שלילי הוא שניתן לאייד במהירות את הנוזל או הפיתרון הנוסף, אשר נמנע מזמן ההמתנה לאידוי בשיטת ההאכלה המסורתית ומשפר את יעילות הייצור. בנוסף, שימוש בעקרון הלחץ השלילי יכול גם להפחית את זמן החימום וצריכת האנרגיה, ולשפר את יעילות ניצול האנרגיה של הציוד.

התיאור של השימוש במערכת זו כדי לשחזר מלח ממי ים הוא תובנה מאוד, אך יש צורך להבהיר כמה נקודות לצורך הדיוק. להלן גרסה מתוקנת המכילה הבהרות אלה:

היתרונות הפוטנציאליים של שימוש במערכת Rotavapor, או טכנולוגיית אידוי דומה המותאמת ליישומים בקנה מידה גדול, בהקשר של התאוששות מלח ממי ים ניכרים בעיקר בהיבטים הבאים:

חשוב להדגיש כי השימוש הישיר במערכת ROTAVAPOR מסורתית, כפי שנתקל בדרך כלל במעבדות, להתפלה של מי ים בקנה מידה גדול והתאוששות מלח יהיו לא מעשיים בגלל גודלו, יכולתה ואילוצי התפעול שלה. עם זאת, עקרונות האידוי והריכוז, כפי שמודגמים על ידי טכנולוגיית Rotavapor, יכולים ליידע את התכנון והאופטימיזציה של מערכות בקנה מידה גדול יותר המותאמות ליישומים תעשייתיים.
