זיקוק מולקולרי של סרט נגב
2. נפח בקבוק האכלה: 1L-5L
3. יישומים: זיקוק, אידוי, ריכוז והפשטה של מוצרים רגישים לחום, תעשיית תרופות, כימיקלים משובחים, תמצית, תעשייה פטרוכימית, תעשיית פלסטיק וכו'.
4. פתרון סוהר: מאייד, סירקולטור חימום וקירור, משאבת ואקום
5. יצרן: ACHIEVE CHEM Xi'an Factory
ניסיון של 6. 16 שנים בציוד כימי
7. אישור CE ו-ISO
8. תמיכה טכנית מקצועית 20 שנה
9. אחריות ללא דאגה-לשנה אחת-
10. 24/7 שירות לאחר-מכירה
תיאור
פרמטרים טכניים
סקירה כללית
זיקוק מולקולרי מסוג Wiped Film הוא תהליך הפרדה-בוואקום ובטמפרטורה-נמוכה, שממזער את החשיפה התרמית - מה שהופך אותו לבחירה הסטנדרטית עבור חומרים רגישים-לחום כגון תזקיק קנבינואידים, תרכיז ויטמין E ושמנים אתריים בעלי ערך- גבוה. מגרד מסתובב מפזר חומר הזנה לסרט דק על פני משטח המאייד המחומם, בעוד שהמרחק הקצר בין המאייד למעבה הפנימי מאפשר לאדים להתעבות כמעט מיד, מה שמפחית את הפירוק והחמצון. מערכות ה-SPD של Achieve Chem זמינות בשלושה קנה מידה כדי להתאים לשלבי ייצור שונים:
- **קנה מידה מעבדה (NCF-10A / 20A / 30A / 50A)**
- מחקר ופיתוח וריצות ניסוי-קטנות, מיכלי הזנה עם מעיל של 15-50 ליטר
- **קנה מידה טייס (NCF-100 / 200)** - אימות תהליך והגדלת-הגדלה, קיבולת הזנה של 100-200 ליטר -
**קנה מידה תעשייתי (NCF-500)** - ייצור רציף, מיכל הזנה של 200 ליטר עם תפוקה של עד 300 ליטר/שעה
כל הדגמים חולקים את אותה טכנולוגיית ליבה (מאייד מגרד מנירוסטה 316L, הזנת משאבת ציוד-, מלכודות קור של סליל או עמודים) ומתרחבים באופן צפוי מניסויים-על ספסל ועד לייצור מלא - מפרטים מלאים עבור כל דגם מפורטים להלן.
איך עובד זיקוק מולקולרי של סרט נגב
בתוך המאייד, מגרד-מונע במנוע מפזר ברציפות את נוזל ההזנה לסרט אחיד ודק במיוחד על פני הקיר הפנימי המחומם. עיצוב הסרט הדק הזה מקצר את הזמן שהחומר שוהה בטמפרטורה גבוהה וממקסם את שטח הפנים לאידוי - יחד עם הפעלה תחת ואקום גבוה, זה מאפשר הפרדה בטמפרטורות הרבה מתחת למה שזיקוק קונבנציונלי ידרוש, ומגן על תרכובות רגישות תרמית מהתפרקות.
סדרת מוצרים ופרמטרים טכניים
3.1 זיקוק מולקולרי של סרט נגב במעבדה (NCF-10A / 20A / 30A / 50A)
| פָּרָמֶטֶר | NCF-10A | NCF-20A | NCF-30A | NCF-50A |
|---|---|---|---|---|
| מס' דגם | AC613-1 | AC613-2 | AC613-3 | AC613-4 |
| מיכל חומרי גלם (B01) | מיכל מעוצב, 15 ליטר | מיכל מעוצב, 15 ליטר | מיכל מעוצב, 30 ליטר | מיכל מעוצב, 50 ליטר |
| תכונת טנק | 2 מראות בחלק העליון; שסתום כדורי מבודד בתחתית | |||
| משאבת הזנה (P01) | משאבת ציוד | |||
| זרימת האכלה | 2–5 ליטר/שעה (1.2 סמ"ק) | 5-15 ליטר לשעה (4.5 סמ"ק) | 5-15 ליטר לשעה (4.5 סמ"ק) | 5-20 ליטר לשעה (15 סמ"ק) |
| מנוע האכלה | מנוע גריסה מדויק 200W, בקרת מהירות אלקטרונית | |||
| אזור אידוי | 0.1m² | 0.2m² | 0.3m² | 0.5m² |
| שיטת יצירת סרטים | מַגרֵד | |||
| חומר מאייד | נירוסטה 316L | |||
| טופס איטום | מַגנֶטִי | |||
| מנוע ליצירת סרטים | ויסות מהירות תדר 370W | ויסות מהירות תדר 750W | ויסות מהירות תדר 750W | ויסות מהירות תדר 1.5KW |

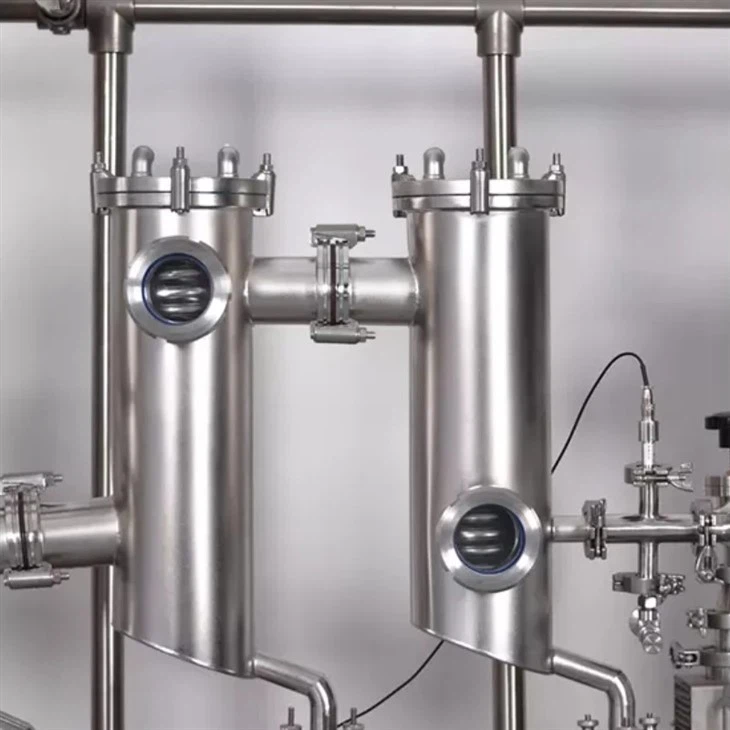

| מלכודת קרה C01 | סליל, סירקולטור קירור | |||
| מלכודת קרה C02 | חנקן נוזלי או קירור קרח יבש | |||
| משאבת פריקה כבדה (P02) | משאבת ציוד | |||
| זרימת פריקה כבדה | 2–5L/H | 5–15L/H | 5–15L/H | 5–20L/H |
| מנוע פריקה כבדה | מנוע דיוק 200W, בקרת מהירות אלקטרונית | מנוע דיוק 200W, בקרת מהירות אלקטרונית | מנוע דיוק 200W, בקרת מהירות אלקטרונית | בקרת תדר 200W |
| משאבת פריקה קלה (P03) | משאבת ציוד | |||
| זרימת פריקה קלה | 2–5L/H | 5–15L/H | 5–15L/H | 5–20L/H |
| מנוע פריקה קל משקל | מנוע דיוק 200W, בקרת מהירות אלקטרונית | מנוע דיוק 200W, בקרת מהירות אלקטרונית | מנוע דיוק 200W, בקרת מהירות אלקטרונית | בקרת תדר 200W |
| צינור חומר | בידוד סנדוויץ' | |||
| תמיכה והרכבה | צינור נירוסטה 304 | |||
| קופסת חשמל | סוג תלייה | |||
| גודל כולל (מ"מ) | 2350×900×1900 | 2580×900×2050 | 2750×900×2200 | 3350×1100×3000 |
| משקל (ק"ג) | 400 | 180 | 510 | 955 |
| גודל חבילה (מ"מ) | 2465×1010×2165 | 2650×1020×2400 | 2870×1020×2200 |
3400×1200×2600 |
3.2 זיקוק סרט ניגב פיילוט (NCF-100 / NCF-200)
| פָּרָמֶטֶר | NCF-100 | NCF-200 |
|---|---|---|
| מס' דגם | AC614-1 | AC614-2 |
| מיכל חומרי גלם (B01) | נפח: 100L, בידוד סנדוויץ' | |
| משאבת הזנה (P01) | משאבת גיר מבודדת, זרימה 20–100 ליטר/שעה, ויסות מהירות תדר 750W | |
| אזור אידוי | 1m² | 2m² |
| שיטת יצירת סרטים | מַגרֵד | |
| חומר מאייד | נירוסטה 316L | |
| טופס איטום | אטם מכני | |
| מנוע ליצירת סרטים | ויסות מהירות תדר 1.5KW | ויסות מהירות תדר 3KW |
| מלכודת קרה C01 | מלכודת קור תהליך בגודל 1 מ"ר, מיכל קליטה של 5 ליטר | מלכודת קור תהליך בגודל 2 מ"ר, מיכל קליטה של 5 ליטר |
| מלכודת קרה C02 | מלכודת קור בסירקולטור קירור בגודל 1 מ"ר, מיכל קליטה של 5 ליטר | מלכודת קור בסירקולטור קירור בגודל 2 מ"ר, מיכל קליטה של 5 ליטר |
| מיכל אחסון ביניים (B02) | מיכל עם מעיל 5 ליטר | מיכל עם מעיל 10 ליטר |
| פריקה כבדה (P02) | משאבת גלגלי שיניים 30CC, זרימה 20–100L/H, ויסות מהירות תדר 750W | |
| מיכל אחסון ביניים (B03) | מיכל עם מעיל 5 ליטר | מיכל עם מעיל 10 ליטר |
| פריקה קלה (P03) | משאבת הילוכים, זרימה 20–100L/H, ויסות מהירות תדר 750W | |
| צינור חומר | בידוד סנדוויץ' | |
| תמיכה והרכבה | צינור נירוסטה 304 | |
| קופסת חשמל | לא-סוג הוכחת-פיצוץ/תליה | |
| יחידת בקרת קירור פנימית (HE03) | מיכל מים 100 ליטר, חימום 6KW, שטח חילופי חום 5 מ"ר | מיכל מים 100 ליטר, חימום 6KW, שטח חילופי חום 10 מ"ר |
| יחידת בידוד (HE02) | מיכל מים 100L, חימום 9KW | |
| גודל כולל (מ"מ) | 3900×1400×3900 (כולל מיכל חומר גלם) | 4200×1550×4650 (כולל מיכל חומר גלם) |
| משקל (ק"ג) | 2600 | 3400 |
| גודל אריזה - מסגרת ראשית (מ"מ) | 2650×1400×2450 | 4100×1300×2400 |
| גודל אריזה - מאייד (מ"מ) | 2500×800×1000 | 3100×800×1000 |
| גודל אריזה - מיכל חומר גלם (מ"מ) | 850×850×1900 | 850×850×1900 |
בחירה בקנה מידה נכון זיקוק מולקולרי של סרט נגב
| במה|טווח דגמים|קיבולת הזנה|הטוב ביותר עבור||---|---|---|---|
| מעבדה / מו"פ|NCF-10A – NCF-50A|15–50 ליטר|פיתוח נוסחה, ריצות ניסוי בקבוצות קטנות |
| טייס|NCF-100 – NCF-200|100–200 ליטר|אימות תהליך לפני הגדלה |
| תעשייתי|NCF-500|200L- 300L/H|ייצור רציף בקנה מידה מלא |
לא בטוח איזה דגם מתאים ליעד התפוקה שלך?
צור קשר עם הצוות שלנועם גודל האצווה וצמיגות ההזנה שלך - נמליץ על התצורה הנכונה.
שאלות נפוצות
ש: למה משמש זיקוק מולקולרי של Wiped Film?
ת: טיהור וריכוז חום-חומרים רגישים - לרוב
תזקיק CBD/קנבינואידים, תרכיז ויטמין E וערך- גבוה
שמנים אתריים - על ידי הפרדת תרכובות תחת ואקום גבוה ונמוך
טֶמפֶּרָטוּרָה.
ש: מה ההבדל בין דגמי המעבדה, הפיילוט והתעשייה?
ת: הם חולקים את אותה טכנולוגיית מאייד מגרד{{0}, אך מתאמים בהזנה
גודל מיכל, אזור אידוי ותפוקה - מיחידות מעבדה של 15 ליטר
(NCF-10A) עד למערכת התעשייתית 200L/300L-לשעה (NCF-500).
ש: האם ניתן להגדיל את התוצאות של יחידת המעבדה- ישירות לתעשייה
הֲפָקָה?
ת: כן - מכיוון שכל הדגמים חולקים את אותו סרט ליבה-יצירת ואקום
טכנולוגיה, פרמטרי תהליך שפותחו על יחידת מעבדה (למשל NCF-30A)
העברה צפויה ליחידות טייס ותעשייה.
ש: אילו חומרים באים במגע עם המוצר?
ת: נירוסטה 316L לגוף המאייד, עם נירוסטה 304
צנרת ובידוד סנדוויץ' לאורך כל צינור החומר.
ש: האם הדגם התעשייתי הוכח נגד פיצוץ-?
ת: קופסת החשמל של NCF-500 אינה חסינת -פיצוץ- סטנדרטית; הִתְפּוֹצְצוּת-
תצורות הוכחה זמינות לפי בקשה עבור-ממס
חומרי הזנה.
